Inspektion von Strommasten und Hochspannungsleitungen mittels Drohne
Strommasten und Hochspannungsleitungen sind zentrale Bestandteile der Energieinfrastruktur. Für Planung, Wartung und Dokumentation müssen diese Anlagen regelmäßig erfasst und dokumentiert werden.
Digitale Erfassung von Strommasten und Hochspannungsleitungen mittels Drohne
INSPEKTION VON STROMMASTEN UND HOCHSPANNUNGSLEITUNGEN MITTELS DROHNE
Strommasten und Hochspannungsleitungen sind zentrale Bestandteile der Energieinfrastruktur. Für Planung, Wartung und Dokumentation müssen diese Anlagen regelmäßig erfasst und dokumentiert werden. Drohnen ermöglichen eine schnelle und berührungslose Datenerfassung von Maststrukturen, Leitungen und technischen Bauteilen auch in schwer zugänglichen Bereichen.
Dokumentation von Maststrukturen

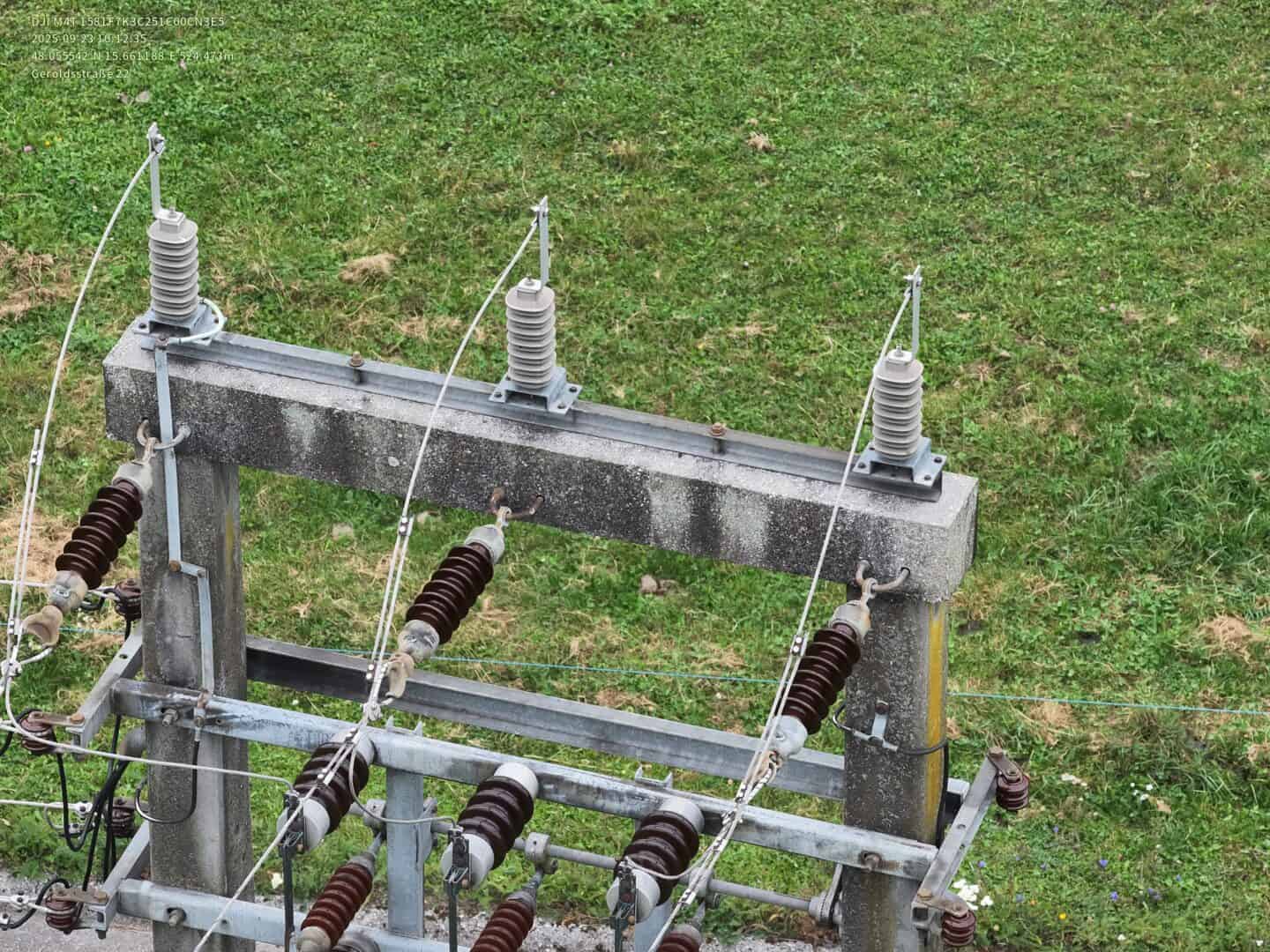

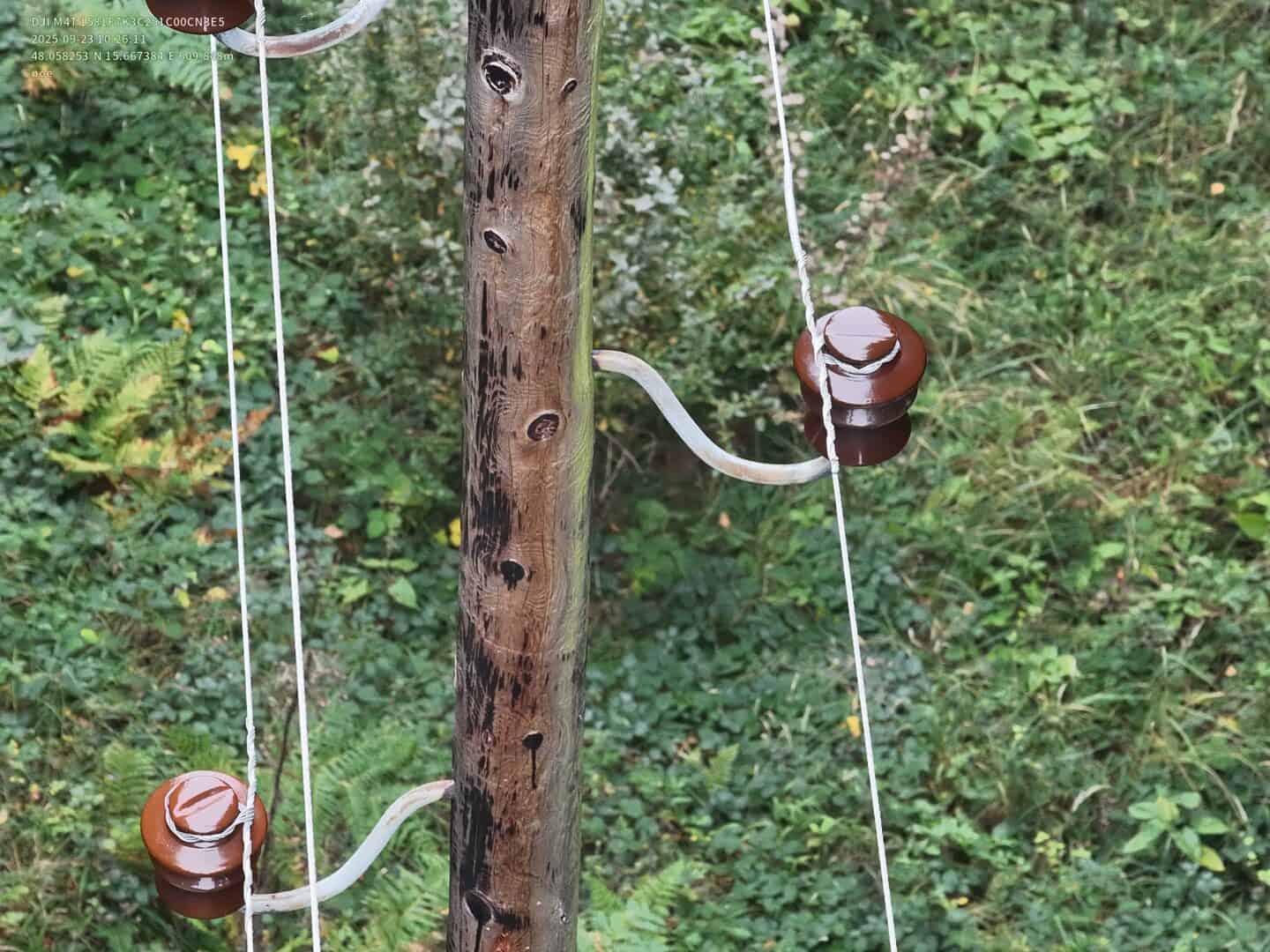

Bei einer Drohnenbefliegung werden Strommasten und Leitungsstrukturen systematisch aus verschiedenen Blickwinkeln erfasst.
Typische Bauteile, die dabei dokumentiert werden können, sind:
- Mastkonstruktionen
- Traversen und Ausleger
- Isolatoren
- Leitungsaufhängungen
- Verbindungselemente
- Fundamentbereiche
Typische Auflösungen:
- Flughöhe und Bodenauflösung: 30–70 m Höhe, 1–3 cm/pixel GSD
- Anzahl der Aufnahmen pro Mast: 20–40 Bilder aus verschiedenen Winkeln
- Kameratyp: 20–24 MP RGB oder LiDAR‑Scanner sowie ggf. Verwendung von Passpunkten
Durch die Aufnahmen aus unterschiedlichen Perspektiven entsteht eine detaillierte visuelle Dokumentation der Maststruktur.
Digitale Infrastrukturdatenerfassung
Die bei der Befliegung aufgenommenen Daten können anschließend zur Erstellung verschiedener digitaler Datensätze verwendet werden.
Typische Datensätze sind:
- georeferenzierte Bildaufnahmen

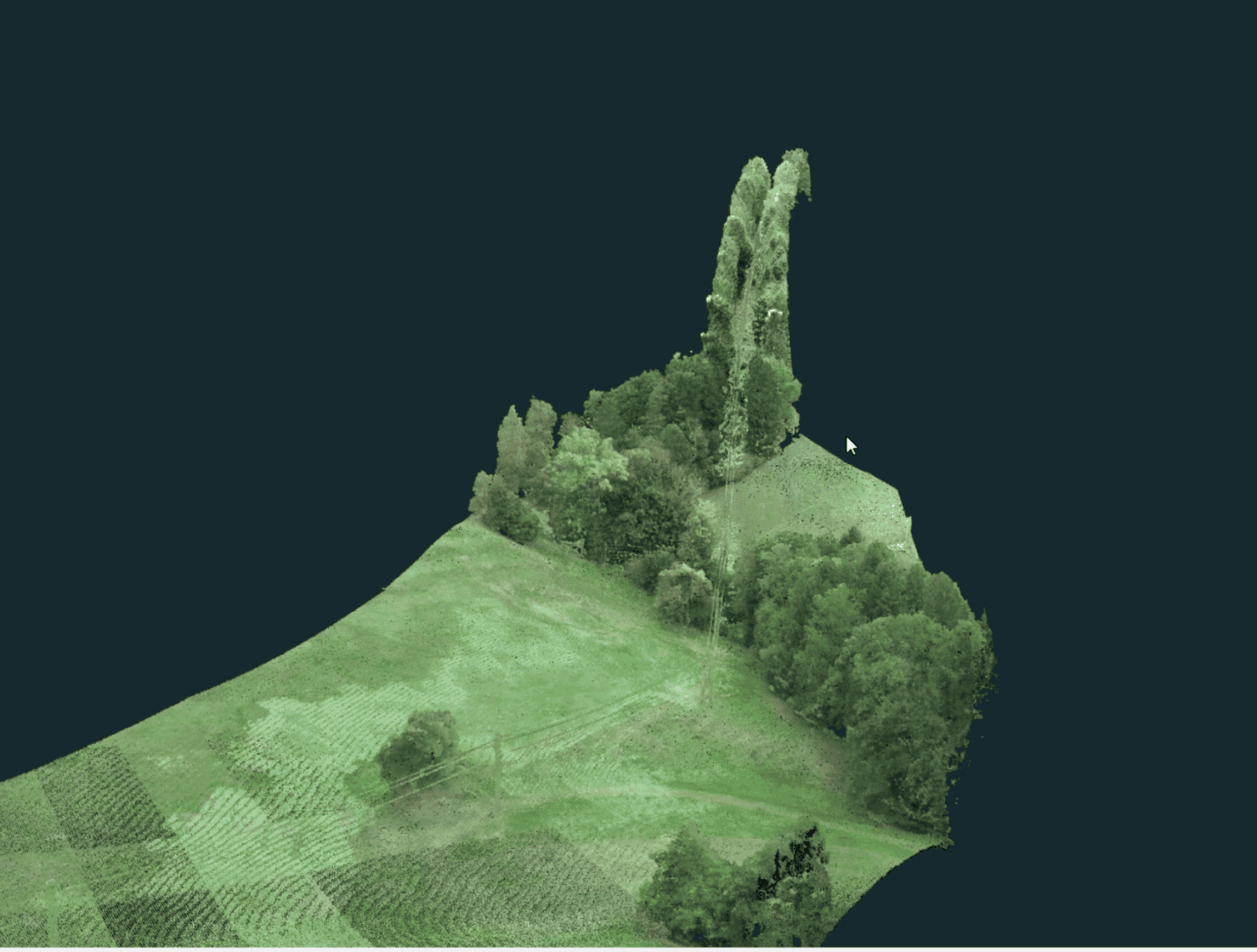

- Punktwolken mit 1200pts/m² und ±3 cm Genauigkeit
- 3D-Modelle von Maststrukturen in LAS/LAZ- oder E57
- digitale Bestandsdokumentationen
Diese Datensätze können für Planung, Analyse und Infrastrukturmanagement eingesetzt werden.
Einsatzbereiche
Die digitale Erfassung von Strommasten und Hochspannungsleitungen kann in verschiedenen Bereichen der Energieinfrastruktur eingesetzt werden.
Typische Anwendungsfelder sind:
- Dokumentation von Stromtrassen
- digitale Bestandsaufnahmen von Maststrukturen
- Planung von Infrastrukturprojekten
- Unterstützung bei Wartungs- und Instandhaltungsmaßnahmen
- Analyse von Leitungsstrukturen
Durch die strukturierte Datenerfassung können Drohnenbefliegungen eine wichtige Grundlage für die Dokumentation und Planung von Energieinfrastruktur liefern.
Datenerfassung entlang von Hochspannungsleitungen
Neben einzelnen Maststrukturen können Drohnen auch entlang von Stromtrassen eingesetzt werden, um größere Infrastrukturabschnitte zu erfassen.
Dabei können beispielsweise dokumentiert werden:
- Leitungsverläufe
- Mastabstände
- Vegetation im Leitungsbereich
- Zugänglichkeit der Infrastruktur
- bauliche Veränderungen entlang der Trasse
Typische Parameter:
Trassenflüge in 70–100 m Höhe mit 80 %/60 % Überlappung, Mastabstände und Vegetation lassen sich so mit 3–5 cm Genauigkeit erfassen.
Vorteile der Datenerfassung mittels Drohne
Der Einsatz von Drohnen bietet mehrere Vorteile bei der Erfassung von Energieinfrastruktur.
Dazu zählen insbesondere:
- Zugang zu schwer erreichbaren Bereichen
- schnelle Datenerfassung großer Infrastrukturabschnitte
- berührungslose Dokumentation
- hochauflösende Bilddaten
- reduzierte Sicherheitsrisiken für Personal
Gerade bei Hochspannungsleitungen, die sich häufig über große Distanzen erstrecken, ermöglicht der Drohneneinsatz eine effiziente Datenerhebung.
Nutzung der erfassten Drohnendaten
Die aufgenommenen Daten können anschließend für verschiedene technische Anwendungen genutzt werden.
Hochauflösende Bilddaten, Punktwolken oder 3D-Modelle ermöglichen eine detaillierte Darstellung der Infrastruktur und können als Grundlage für weitere Analysen dienen.
Typische Anwendungen sind:
- technische Bestandsdokumentationen
- digitale Infrastrukturmodelle
- Planung von Wartungsmaßnahmen
- Analyse von Maststrukturen
- Unterstützung bei Infrastrukturprojekten
Damit leisten Drohnendaten einen wichtigen Beitrag zur digitalen Dokumentation und Verwaltung von Stromnetzen.
Häufige Fragen zur Datenerfassung von Strommasten und Hochspannungsleitungen
Antworten zu Ablauf, Datentypen, Einsatzmöglichkeiten und Rahmenbedingungen der drohnengestützten Erfassung von Stromtrassen und Maststrukturen.
Antworten für Ihre wichtigsten fragen
Für wen sind die gelieferten Daten geeignet?
Unsere Leistungen richten sich an Netzbetreiber, Energieversorger, Planungsbüros, ZiviltechnikerInnen, Sachverständige sowie Infrastruktur- und Bauunternehmen, die Bild- und Messdaten als Grundlage für Planung, Dokumentation oder technische Bewertung benötigen.
Die erfassten Daten können in verschiedenen Fachdisziplinen der Energie- und Infrastrukturplanung weiterverwendet werden.
Wie läuft die Datenerfassung entlang von Stromleitungen ab?
Nach einer technischen Abstimmung zu Projektziel, Datentypen und Anforderungen erfolgt die Datenerhebung entlang der Stromtrasse oder an einzelnen Maststandorten.
Die Drohne erfasst Maststrukturen, Leitungsaufhängungen und Infrastrukturkomponenten aus verschiedenen Perspektiven.
Die erhobenen Bild- und Messdaten werden anschließend strukturiert aufbereitet und in den vereinbarten Datenformaten übergeben.
Werden bei der Befliegung auch Leitungsverläufe dokumentiert?
Ja. Neben einzelnen Strommasten können auch Leitungsabschnitte entlang einer Stromtrasse dokumentiert werden.
Dabei können unter anderem erfasst werden:
– Maststandorte
– Leitungsverläufe
– Vegetation im Leitungsbereich
– Infrastruktur entlang der TrasseDie Datenerfassung kann sowohl punktuell an einzelnen Masten als auch entlang längerer Leitungsabschnitte erfolgen.
Messgenauigkeit: ±2 cm horizontal, ±3 cm vertikalErsetzen die gelieferten Daten eine technische Leitungsprüfung?
Nein.
Es werden keine elektrotechnischen Prüfungen oder Bewertungen durchgeführt.Die gelieferten Bild- und Messdaten dienen als objektive Dokumentationsgrundlage und können von befugten Fachpersonen für weitere technische Analysen oder Bewertungen verwendet werden.
